傳輸帶覆蓋膠耐磨性能試驗(yàn)的可變性
發(fā)布日期：2015年7月3日 瀏覽次數(shù)：
一種典型的DIN磨損測試儀使用一個(gè)以固定速率移動(dòng)的旋轉(zhuǎn)鋼鼓，鋼鼓上面配有具備某種研磨力的金剛砂紙。測試儀的試驗(yàn)頭含有相關(guān)樣品，在受控距離以固定速度和持續(xù)力量橫穿鋼鼓橫向運(yùn)行。使用比重將樣品的質(zhì)量損失轉(zhuǎn)換為體積損失，然后與參考覆蓋膠對(duì)比，以確定覆蓋膠耐磨性能的相對(duì)傾向。
該試驗(yàn)已經(jīng)成為橡膠工業(yè)的一種通用工具，原因在于：操作簡便；即使是技術(shù)知識(shí)略差的人員也容易理解結(jié)果；成本低；提供一個(gè)數(shù)字，人們能夠基于其明顯的耐磨性能對(duì)覆蓋膠分類。機(jī)靈的商人使用這些數(shù)據(jù)，期望對(duì)比競爭對(duì)手的產(chǎn)品展示其公司產(chǎn)品的優(yōu)越性，或者，假設(shè)具有“最佳”耐磨數(shù)值的產(chǎn)品將具有最長的使用壽命和最高的最終價(jià)值時(shí)，計(jì)劃購買新產(chǎn)品的客戶發(fā)現(xiàn)能夠方便篩選，因此也使用這些數(shù)據(jù)。
雖然努力創(chuàng)建該試驗(yàn)的目的是向我們提供一種標(biāo)準(zhǔn)化方式評(píng)估和比較橡膠覆蓋膠的耐磨性能，但是，這種試驗(yàn)并不完美。2006年11月11日制定的DIN ISO 4649:2006-11標(biāo)準(zhǔn)告知操作人員：“這些試驗(yàn)方法適合于比較試驗(yàn)、質(zhì)量控制以及研發(fā)工作；但是，可以推斷磨損試驗(yàn)結(jié)果和服務(wù)性能之間沒有密切關(guān)系。”在該標(biāo)準(zhǔn)的“精密度和偏差”部分，繼續(xù)參考了可以預(yù)期的潛在重復(fù)性和再現(xiàn)性。比較15個(gè)不同實(shí)驗(yàn)室之間的可變性顯示，一個(gè)實(shí)驗(yàn)室內(nèi)部的試驗(yàn)結(jié)果變化可以高達(dá)14.5%，但是不同位置之間的變化可以高達(dá)27.6%。
下列工作將聚焦和討論能夠影響磨損試驗(yàn)中觀察到的變化水平的一些因素，并引用了作者在過去兩年調(diào)查各種試驗(yàn)和制造問題時(shí)目擊試驗(yàn)的具體示例。了解這些因素之后，操作人員將能夠采取最佳做法，從而降低實(shí)驗(yàn)室試驗(yàn)結(jié)果的可變性作用。
實(shí)驗(yàn)設(shè)備
● Zwick材料試驗(yàn)公司提供的Zwick BH04.6103.000旋轉(zhuǎn)鼓磨損試驗(yàn)設(shè)備
● 100毫米×100毫米×7毫米鋼質(zhì)樣品模具
● 16毫米旋轉(zhuǎn)鋼質(zhì)模具切割頭，依據(jù)ISO:4649規(guī)格
● 1,100轉(zhuǎn)/分臺(tái)式鉆床
● Wabash液壓固化壓機(jī)
● Zwiek 2毫米樣品深度隔離器
● VSM Vitex KK511XP60 470毫米×400毫米60粒度砂紙
● Sartorius（賽多利斯）實(shí)驗(yàn)室分析天平（0.0001克靈敏度）
材料
● BAM-E001 ISO:4649 #3807標(biāo)準(zhǔn)參考校準(zhǔn)覆蓋膠#1
● Fenner Dunlop專有高DIN試驗(yàn)覆蓋膠#1（~300 DIN）
● Fenner Dunlop專有低DIN試驗(yàn)覆蓋膠#2（~25 DIN）
固定試驗(yàn)參數(shù)
● 樣品運(yùn)行路徑 – 40米
● 鋼鼓旋轉(zhuǎn)速度 – 40轉(zhuǎn)/分±1轉(zhuǎn)/分
● 樣品固化溫度 – 1490C
● 樣品固化時(shí)間 – 30分鐘
● 樣品固化壓力 – 300 psi
方法
除了隔離和操作的變量以外，根據(jù)DIN ISO 4649:2006-11規(guī)格執(zhí)行試驗(yàn)。根據(jù)購買設(shè)備時(shí)提供的Zwick材料試驗(yàn)技術(shù)文檔說明書Dok Nr F12-002（參考編號(hào)V12-006）中所述的說明操作旋轉(zhuǎn)鋼鼓磨損試驗(yàn)設(shè)備。
結(jié)果和討論
將發(fā)現(xiàn)影響磨損試驗(yàn)結(jié)果極為重要的變量分為四種不同類別，包括與“儀器”、“校準(zhǔn)”、“樣品制備”和“試驗(yàn)”相關(guān)的類別，參見圖1。另外表明總是存在操作人員影響以及作用于這些類別的不可避免的現(xiàn)實(shí)。
第一組變量包括直接與儀器本身相關(guān)的因素。當(dāng)系統(tǒng)性消除變化源頭時(shí)，對(duì)儀器開展診斷檢查是一個(gè)好的起點(diǎn)。如果儀器設(shè)置不正確，則操作人員無法預(yù)期最佳降低任何其它類別中的變化。首次使用儀器之前以及觀察到結(jié)果存在可疑變化時(shí)，應(yīng)確認(rèn)下列參數(shù)：
● 鋼鼓速度 – 應(yīng)由制造商設(shè)置在40轉(zhuǎn)/分±1轉(zhuǎn)/分。
● 樣品橫向位移 – 應(yīng)由制造商設(shè)置。樣品應(yīng)以鋼鼓每轉(zhuǎn)4.20毫米±0.04毫米的速度橫穿砂紙橫向移動(dòng)。
● 樣品路徑總長度 – 許多儀器可以選擇使用20米和40米的磨損路徑。使用的標(biāo)準(zhǔn)路徑長度是40米。
● 旋轉(zhuǎn)與非旋轉(zhuǎn)試驗(yàn)頭 – 除了橫穿砂紙橫向移動(dòng)以外，許多磨損試驗(yàn)設(shè)備能夠旋轉(zhuǎn)樣品。使用該選項(xiàng)能夠形成更惡劣的試驗(yàn)條件并最終增加體積損失。操作人員必須決定哪種試驗(yàn)方法能夠滿足其特別機(jī)構(gòu)的試驗(yàn)程序規(guī)格。操作非旋轉(zhuǎn)樣品頭選擇是一種標(biāo)準(zhǔn)做法，如果制造商未執(zhí)行操作，則應(yīng)設(shè)置儀器如此操作。（說明：在調(diào)查兩個(gè)不同實(shí)驗(yàn)室之間的試驗(yàn)結(jié)果變化時(shí)，作者發(fā)現(xiàn)在一個(gè)位置而不是另一個(gè)位置無意使用旋轉(zhuǎn)樣品頭選項(xiàng)，是造成結(jié)果偏差巨大的根本原因。）
● 接觸力 – 將精確重量的工作盤連接到樣品試驗(yàn)頭頂部形成橡膠樣品和砂紙之間的接觸力。DIN ISO 4649:2006指定了10牛±0.2牛的力量，將7.5牛的額外重量增加到一體式2.5牛試驗(yàn)頭上以達(dá)到這一力量。（說明：在一種情況下，作者發(fā)現(xiàn)一個(gè)實(shí)驗(yàn)室誤用12.5牛的重量，是造成實(shí)驗(yàn)室之間試驗(yàn)結(jié)果變化的根本原因。）
接觸力是試驗(yàn)?zāi)湍バ阅艿囊粋�(gè)重要變量。圖2顯示了使用不正確重量、因而樣品接觸壓力不正確時(shí)會(huì)出現(xiàn)的巨大結(jié)果變化。對(duì)于相同樣品，結(jié)果范圍從2.5牛接觸力的51立方毫米體積損失到12.5牛接觸力的449立方毫米體積損失。使用更高接觸力時(shí)，感知的耐磨性能變得更糟，或者，使用更低接觸力時(shí)，感知的耐磨性能會(huì)出現(xiàn)提高。兩種極端情況產(chǎn)生錯(cuò)誤提供的錯(cuò)誤數(shù)據(jù)，誤傳了正在試驗(yàn)的覆蓋膠的真正性能。
● 砂紙安裝 - 正確安裝和調(diào)整砂紙是形成整個(gè)儀器完整性的基礎(chǔ)。DIN ISO 4649指定使用470毫米×400毫米的60粒度砂紙。必須可靠、均勻安裝砂紙，端部之間保留2毫米±0.2毫米的間隙。邊緣不得突出，因?yàn)闀?huì)在運(yùn)行期間中斷樣品按鈕的正確移動(dòng)，造成結(jié)果不一致。
校準(zhǔn)
正確設(shè)置所有儀器參數(shù)之后，下一個(gè)潛在變化區(qū)域包括與校準(zhǔn)相關(guān)的因素，其中包括調(diào)整或“校準(zhǔn)”砂紙、合適儲(chǔ)存和使用標(biāo)準(zhǔn)參考覆蓋膠以及正確確定計(jì)算樣品體積損失的校準(zhǔn)指標(biāo)。
● 砂紙調(diào)整 – 即使正確安裝砂紙之后，使用之前仍然必須校準(zhǔn)或調(diào)整到正確的“磨損力”。由于砂紙來自制造商，研磨性太強(qiáng)，必須使用鋼質(zhì)樣品按鈕將研磨性降到控制水平以更改砂紙的研磨性。根據(jù)DIN ISO 4649定義的標(biāo)準(zhǔn)參考覆蓋膠的質(zhì)量損失確定研磨性，必須位于180-220 毫克質(zhì)量損失的指定范圍之內(nèi)。
圖3顯示了沒有修正砂紙的研磨力時(shí)各種研磨性水平對(duì)樣品覆蓋膠體積損失的影響。體積損失范圍從具有研磨力時(shí)的最低可接受范圍270立方毫米至使用研磨力時(shí)相同覆蓋膠的最高可接受范圍330立方毫米。
● 標(biāo)準(zhǔn)參考覆蓋膠的儲(chǔ)存條件 - 標(biāo)準(zhǔn)參考覆蓋膠容易出現(xiàn)與任何其它橡膠產(chǎn)品相同的退化，因此，正確儲(chǔ)存對(duì)于維持長期完整性和可靠性極為重要。參考覆蓋膠應(yīng)儲(chǔ)存在涼快、陰暗的地方，遠(yuǎn)離熱源、化學(xué)物品或者避免潛在紫外線或臭氧影響。使用儲(chǔ)存和保管不同的標(biāo)準(zhǔn)參考覆蓋膠時(shí)，由于某種形式退化導(dǎo)致的參考覆蓋膠特性變化，會(huì)導(dǎo)致實(shí)驗(yàn)室之間的結(jié)果變化。（說明：在調(diào)查試驗(yàn)結(jié)果變化時(shí)，作者發(fā)現(xiàn)一個(gè)實(shí)驗(yàn)室將其標(biāo)準(zhǔn)參考覆蓋膠儲(chǔ)存在烘箱旁邊的抽屜內(nèi)。更換了覆蓋膠，試驗(yàn)結(jié)果變化降低。）
● 校準(zhǔn)指標(biāo) – 用于調(diào)整砂紙和確立修正系數(shù)或校準(zhǔn)指標(biāo)的標(biāo)準(zhǔn)參考覆蓋膠是一種嚴(yán)格受控的覆蓋膠，在標(biāo)準(zhǔn)中稱為BAM-E001 ISO:4649，或者稱為標(biāo)準(zhǔn)參考覆蓋膠#1。這種材料的一個(gè)很小樣品都十分昂貴，因此一些實(shí)驗(yàn)室在其校準(zhǔn)習(xí)慣中會(huì)采取捷徑。
已經(jīng)發(fā)現(xiàn)操作人員一般每月試驗(yàn)三個(gè)按鈕并計(jì)算平均質(zhì)量損失而確認(rèn)砂紙的研磨性，然后將該數(shù)字用作計(jì)算代表砂紙研磨性的體積損失時(shí)使用的目前月的校準(zhǔn)數(shù)字或者修正系數(shù)。其它考慮不周的捷徑包括試驗(yàn)相同參考按鈕一次以上，或者在某些數(shù)量的樣品之后試驗(yàn)參考按鈕，但未必是依據(jù)建議的每個(gè)樣品。這些方法不僅沒有遵循DIN ISO 4649標(biāo)準(zhǔn)，而且沒有在試驗(yàn)特別樣品時(shí)精確代表砂紙的研磨性。即使參考覆蓋膠是一種嚴(yán)格受控的標(biāo)準(zhǔn)覆蓋膠，但是仍然存在變化。另外，砂紙的研磨性隨著時(shí)間變化，使用增加時(shí)逐漸磨損。
由于存在這些原因，確立每種試驗(yàn)樣品的一種獨(dú)特校準(zhǔn)指標(biāo)十分重要。試驗(yàn)樣品覆蓋膠之前和之后試驗(yàn)參考材料能夠完成這種任務(wù)，因此能為操作人員提供試驗(yàn)時(shí)砂紙的研磨力的最近狀態(tài)，并提高結(jié)果的精確度和一致性。
樣品制備
細(xì)心的樣品制備方法對(duì)于在磨損試驗(yàn)中達(dá)到持續(xù)一致的結(jié)果十分巨大。存在許多最佳制備做法，如果執(zhí)行正確，能夠降低導(dǎo)入試驗(yàn)階段的變化量。
● 樣品按鈕尺寸/表面面積 – DIN ISO 4649:2006規(guī)定，使用固定在1,000轉(zhuǎn)/分最小鉆床上的旋轉(zhuǎn)模具從最小厚度為6毫米的固化橡膠塊上切割樣品按鈕，意思就是樣品按鈕的直徑應(yīng)為16毫米±0.2毫米。該參數(shù)特別重要。樣品按鈕的直徑變化會(huì)引起最終試驗(yàn)結(jié)果產(chǎn)生變化，因?yàn)楸砻婷娣e數(shù)量不同，因此樣品之間的接觸力不同。
例如，按鈕A的直徑為16毫米，表面面積為201平方毫米，但是，按鈕B的直徑為14毫米，表面面積為153平方毫米。對(duì)于每個(gè)按鈕，在樣品頭上施加指定的10牛重量，將分別產(chǎn)生49,750帕和65,360帕的接觸力。
人們可以從上述示例得出結(jié)論，按鈕B與砂紙的接觸力更高，應(yīng)導(dǎo)致體積損失更高，這就存在關(guān)于樣品制備的重要暗示，因?yàn)闃悠钒粹o偶爾會(huì)呈錐形，一端的直徑與另一端相比微微不同。在實(shí)驗(yàn)室中試驗(yàn)了該理論，圖4顯示了為何樣品按鈕的更大直徑端應(yīng)總是接觸砂紙。與更小直徑側(cè)接觸砂紙?jiān)囼?yàn)相比，將更大直徑側(cè)靠在砂紙上面試驗(yàn)樣品按鈕時(shí)，觀察到出現(xiàn)23立方毫米的體積損失差異。這些結(jié)果支持了上面提供的示例以及DIN ISO 4649:2006標(biāo)準(zhǔn)。
● 固化后停留時(shí)間 - 在固化將要試驗(yàn)的橡膠樣品之后，應(yīng)允許其停留一定時(shí)間，因此可能完成任何殘余固化，板材可以與環(huán)境條件平衡。在作者的質(zhì)量控制實(shí)驗(yàn)室中已經(jīng)頻繁觀察到，在試驗(yàn)之前沒有停留一夜的樣品板，一般產(chǎn)生的結(jié)果在體積損失方面要高15-20個(gè)點(diǎn)。DIN ISO 4649:2006標(biāo)準(zhǔn)規(guī)定硫化和試驗(yàn)之間的停留時(shí)間是16小時(shí)。
● 固化參數(shù)（時(shí)間、壓力和溫度）- 固化參數(shù)依賴于覆蓋膠，但是，確立之后，應(yīng)將這些參數(shù)持續(xù)一致用于有興趣的覆蓋膠。通常發(fā)現(xiàn)試驗(yàn)結(jié)果異常的原因是固化時(shí)間不正確、模具壓力不充分或者壓機(jī)溫度控制故障。這三個(gè)參數(shù)中任何一個(gè)參數(shù)的規(guī)格變化都會(huì)提供誤導(dǎo)性數(shù)據(jù)，取決于特定偏差而定，會(huì)產(chǎn)生耐磨性能提高或降低的錯(cuò)誤認(rèn)識(shí)。需要開展正式研究，以量化這些參數(shù)對(duì)磨損結(jié)果微分變化的精確影響，但是，如果突然出現(xiàn)結(jié)果有疑問且已經(jīng)從根本原因中排除儀器完整性的問題，則建議操作人員確認(rèn)正在試驗(yàn)覆蓋膠的這些參數(shù)。
● 樣品按鈕溫度 – 正如模制樣品板以后要求保留停留時(shí)間以消除試驗(yàn)結(jié)果的潛在不一致性一樣，試驗(yàn)之前實(shí)際樣品按鈕的溫度也會(huì)對(duì)最終結(jié)果產(chǎn)生影響。從固化板上切下樣品按鈕時(shí)，由于摩擦起熱原因，切割刀模具溫度增加，這種熱能被傳導(dǎo)入橡膠樣品按鈕之中。
如果連續(xù)制備多個(gè)樣品按鈕，則這種熱量通常會(huì)極高，取決于首先或最后切割哪個(gè)按鈕而定，不同按鈕之間也微微不同。DIN ISO 4649:2006建議操作人員使用切割油或濕化劑幫助補(bǔ)救這一問題。或者，在切割之后也讓按鈕冷卻到室溫，以提高一致性。

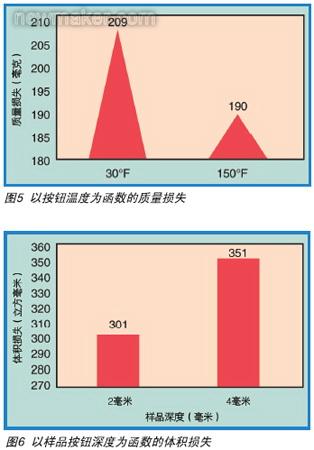

圖5顯示了按鈕溫度對(duì)磨損結(jié)果的影響。從標(biāo)準(zhǔn)參考覆蓋膠上切割按鈕，將一些按鈕置于30°F的冷凍裝置內(nèi)，將其它按鈕置于150°F烘箱內(nèi)。一小時(shí)結(jié)束時(shí)，試驗(yàn)按鈕并確定最終平均質(zhì)量損失。試驗(yàn)發(fā)現(xiàn)溫暖和冷卻按鈕之間平均存在大約20毫克的質(zhì)量損失差異，更冷按鈕的質(zhì)量損失增加。（說明：在評(píng)審發(fā)現(xiàn)試驗(yàn)覆蓋膠的三個(gè)樣品按鈕之間存在30點(diǎn)范圍的實(shí)驗(yàn)室技術(shù)人員的試驗(yàn)結(jié)果之后，作者建議他們切割三個(gè)新按鈕并讓其在試驗(yàn)之前停留大約10至15分鐘，以讓其與室溫平衡。新結(jié)果的范圍是六，三個(gè)樣品按鈕中兩個(gè)按鈕的數(shù)值相同。）
● 樣品突出深度 – 試驗(yàn)頭中暴露樣品按鈕的突出部分在最終結(jié)果的一致性方面扮演著重要作用。DIN ISO 4649:2006規(guī)定的暴露深度為2.0毫米±0.2毫米。圖6顯示了允許這一深度變化時(shí)對(duì)最終結(jié)果的潛在影響。將樣品突出深度從2毫米更改到4毫米，則體積損失增加了50立方毫米。如果沒有制定將試驗(yàn)頭中的每個(gè)樣品按鈕設(shè)置到確切和持續(xù)一致深度的受控方法，則未意識(shí)到的操作人員容易在試驗(yàn)結(jié)果中造成變化。為了補(bǔ)救這一問題，新磨損試驗(yàn)設(shè)備一般配有一個(gè)深度定位器，上面帶有一個(gè)2毫米的精確凹入切口，用于在試驗(yàn)之前設(shè)置樣品深度。
● 鎖緊螺母轉(zhuǎn)數(shù) – 將鎖緊螺母持續(xù)一致地?cái)Q緊在樣品固定器上是一個(gè)變量，會(huì)對(duì)最終試驗(yàn)結(jié)果產(chǎn)生巨大變化，因?yàn)榇嬖诓此杀取?span id="fqj7z367r3b2" class=Apple-converted-space>
一般來說，在擠壓橡膠樣品并橫向施加力量時(shí)，它與施加力垂直方向或者軸向的位移相應(yīng)，參見圖7，因此造成接觸砂紙的按鈕區(qū)域在擰緊到樣品固定器時(shí)微微凸出。這種軸向分裂的程度依據(jù)在樣品固定器上實(shí)施的擰緊程度變化，同時(shí)也與覆蓋膠相關(guān)。
● 試驗(yàn)之間刷除碎屑 – 樣品運(yùn)行之間的清潔習(xí)慣不一致，不僅會(huì)影響結(jié)果的一致性，而且也會(huì)人為降低最終數(shù)值，產(chǎn)生相關(guān)覆蓋膠的耐磨性能優(yōu)于實(shí)際性能的感覺。如果操作人員試驗(yàn)一個(gè)樣品按鈕，但在運(yùn)行下一個(gè)樣品按鈕之前沒有從砂紙上刷除研磨的橡膠碎屑，則與第一個(gè)按鈕相比，第二個(gè)按鈕產(chǎn)生的體積損失會(huì)更小，因?yàn)樯傲Ｕ掣较鹉z碎屑、研磨性能變差，因此會(huì)增加數(shù)據(jù)分散程度以及造成平均結(jié)果不均衡。
為了顯示樣品之間刷除碎屑的重要性，在刷除和非刷除條件下在實(shí)驗(yàn)室中試驗(yàn)了一種耐磨性能卓越的覆蓋膠。選擇了一種耐體積損失性能卓越的覆蓋膠，以表明即使是產(chǎn)生最低數(shù)量橡膠碎屑的覆蓋膠，仍然存在與未刷除砂紙情況下相關(guān)的變化。結(jié)果參見圖9。觀察到刷除試驗(yàn)樣品與未刷除試驗(yàn)樣品之間存在8立方毫米的體積損失差異。這種情況看上去似乎不重要，但是，考慮到相關(guān)覆蓋膠的極低絕對(duì)體積損失，八點(diǎn)差異對(duì)應(yīng)本示例中未刷除砂紙?jiān)囼?yàn)樣品的體積損失降低40%。
結(jié)論
本文的主題對(duì)于一些人來說可能是初級(jí)材料，但是，討論的問題以及試驗(yàn)結(jié)果的變化源頭對(duì)于業(yè)界的許多操作人員卻是一種令人煩惱的問題。與橡膠產(chǎn)品的其它更復(fù)雜的物理特性試驗(yàn)相比，雖然磨損試驗(yàn)在復(fù)雜性方面十分簡單，但是，只要數(shù)據(jù)的最終用戶將產(chǎn)品性能和使用壽命視為“優(yōu)良”磨損試驗(yàn)數(shù)值的函數(shù)，則將繼續(xù)使用這種試驗(yàn)，因此，涉及此類試驗(yàn)的人員花費(fèi)時(shí)間了解上面的突出變化源頭以及這些因素對(duì)結(jié)果一致性的影響十分重要。如果全面了解這些原因和效應(yīng)的關(guān)系，操作人員將能夠在其試驗(yàn)中采取更佳的做法并最終提高一致性。提高一致性時(shí)，將形成更高質(zhì)量的數(shù)據(jù)，共享和比較更可靠，因而關(guān)于橡膠質(zhì)量或制造問題的故障排除和決策對(duì)于相關(guān)人員來說是一種更為輕松的任務(wù)。不帶尾部 – 采用非旋轉(zhuǎn)試驗(yàn)頭選項(xiàng)的情況下，在完成試驗(yàn)時(shí)，樣品按鈕通常具有微小的橡膠“尾部”或飛邊。DIN ISO 4649:2006 規(guī)定在獲取質(zhì)量損失數(shù)據(jù)之前清除這種飛邊。該規(guī)定產(chǎn)生了關(guān)于可變性的一些重要衍生結(jié)果。操作人員很難在每種試驗(yàn)中清除樣品按鈕的持續(xù)一致數(shù)量的飛邊。另外，不同操作人員可能采取各不相同的盡力程度清除飛邊，導(dǎo)致操作人員之間存在進(jìn)一步的可變性。這種變量的真正影響還未量化，但卻是在標(biāo)準(zhǔn)化磨損試驗(yàn)方法時(shí)需要考慮的一個(gè)要點(diǎn)。
結(jié)論
本文的主題對(duì)于一些人來說可能是初級(jí)材料，但是，討論的問題以及試驗(yàn)結(jié)果的變化源頭對(duì)于業(yè)界的許多操作人員卻是一種令人煩惱的問題。與橡膠產(chǎn)品的其它更復(fù)雜的物理特性試驗(yàn)相比，雖然磨損試驗(yàn)在復(fù)雜性方面十分簡單，但是，只要數(shù)據(jù)的最終用戶將產(chǎn)品性能和使用壽命視為“優(yōu)良”磨損試驗(yàn)數(shù)值的函數(shù)，則將繼續(xù)使用這種試驗(yàn)，因此，涉及此類試驗(yàn)的人員花費(fèi)時(shí)間了解上面的突出變化源頭以及這些因素對(duì)結(jié)果一致性的影響十分重要。如果全面了解這些原因和效應(yīng)的關(guān)系，操作人員將能夠在其試驗(yàn)中采取更佳的做法并最終提高一致性。提高一致性時(shí)，將形成更高質(zhì)量的數(shù)據(jù)，共享和比較更可靠，因而關(guān)于橡膠質(zhì)量或制造問題的故障排除和決策對(duì)于相關(guān)人員來說是一種更為輕松的任務(wù)。
該試驗(yàn)已經(jīng)成為橡膠工業(yè)的一種通用工具，原因在于：操作簡便；即使是技術(shù)知識(shí)略差的人員也容易理解結(jié)果；成本低；提供一個(gè)數(shù)字，人們能夠基于其明顯的耐磨性能對(duì)覆蓋膠分類。機(jī)靈的商人使用這些數(shù)據(jù)，期望對(duì)比競爭對(duì)手的產(chǎn)品展示其公司產(chǎn)品的優(yōu)越性，或者，假設(shè)具有“最佳”耐磨數(shù)值的產(chǎn)品將具有最長的使用壽命和最高的最終價(jià)值時(shí)，計(jì)劃購買新產(chǎn)品的客戶發(fā)現(xiàn)能夠方便篩選，因此也使用這些數(shù)據(jù)。
雖然努力創(chuàng)建該試驗(yàn)的目的是向我們提供一種標(biāo)準(zhǔn)化方式評(píng)估和比較橡膠覆蓋膠的耐磨性能，但是，這種試驗(yàn)并不完美。2006年11月11日制定的DIN ISO 4649:2006-11標(biāo)準(zhǔn)告知操作人員：“這些試驗(yàn)方法適合于比較試驗(yàn)、質(zhì)量控制以及研發(fā)工作；但是，可以推斷磨損試驗(yàn)結(jié)果和服務(wù)性能之間沒有密切關(guān)系。”在該標(biāo)準(zhǔn)的“精密度和偏差”部分，繼續(xù)參考了可以預(yù)期的潛在重復(fù)性和再現(xiàn)性。比較15個(gè)不同實(shí)驗(yàn)室之間的可變性顯示，一個(gè)實(shí)驗(yàn)室內(nèi)部的試驗(yàn)結(jié)果變化可以高達(dá)14.5%，但是不同位置之間的變化可以高達(dá)27.6%。
下列工作將聚焦和討論能夠影響磨損試驗(yàn)中觀察到的變化水平的一些因素，并引用了作者在過去兩年調(diào)查各種試驗(yàn)和制造問題時(shí)目擊試驗(yàn)的具體示例。了解這些因素之后，操作人員將能夠采取最佳做法，從而降低實(shí)驗(yàn)室試驗(yàn)結(jié)果的可變性作用。
實(shí)驗(yàn)設(shè)備
● Zwick材料試驗(yàn)公司提供的Zwick BH04.6103.000旋轉(zhuǎn)鼓磨損試驗(yàn)設(shè)備
● 100毫米×100毫米×7毫米鋼質(zhì)樣品模具
● 16毫米旋轉(zhuǎn)鋼質(zhì)模具切割頭，依據(jù)ISO:4649規(guī)格
● 1,100轉(zhuǎn)/分臺(tái)式鉆床
● Wabash液壓固化壓機(jī)
● Zwiek 2毫米樣品深度隔離器
● VSM Vitex KK511XP60 470毫米×400毫米60粒度砂紙
● Sartorius（賽多利斯）實(shí)驗(yàn)室分析天平（0.0001克靈敏度）
材料
● BAM-E001 ISO:4649 #3807標(biāo)準(zhǔn)參考校準(zhǔn)覆蓋膠#1
● Fenner Dunlop專有高DIN試驗(yàn)覆蓋膠#1（~300 DIN）
● Fenner Dunlop專有低DIN試驗(yàn)覆蓋膠#2（~25 DIN）
固定試驗(yàn)參數(shù)
● 樣品運(yùn)行路徑 – 40米
● 鋼鼓旋轉(zhuǎn)速度 – 40轉(zhuǎn)/分±1轉(zhuǎn)/分
● 樣品固化溫度 – 1490C
● 樣品固化時(shí)間 – 30分鐘
● 樣品固化壓力 – 300 psi
方法
除了隔離和操作的變量以外，根據(jù)DIN ISO 4649:2006-11規(guī)格執(zhí)行試驗(yàn)。根據(jù)購買設(shè)備時(shí)提供的Zwick材料試驗(yàn)技術(shù)文檔說明書Dok Nr F12-002（參考編號(hào)V12-006）中所述的說明操作旋轉(zhuǎn)鋼鼓磨損試驗(yàn)設(shè)備。
結(jié)果和討論
將發(fā)現(xiàn)影響磨損試驗(yàn)結(jié)果極為重要的變量分為四種不同類別，包括與“儀器”、“校準(zhǔn)”、“樣品制備”和“試驗(yàn)”相關(guān)的類別，參見圖1。另外表明總是存在操作人員影響以及作用于這些類別的不可避免的現(xiàn)實(shí)。
第一組變量包括直接與儀器本身相關(guān)的因素。當(dāng)系統(tǒng)性消除變化源頭時(shí)，對(duì)儀器開展診斷檢查是一個(gè)好的起點(diǎn)。如果儀器設(shè)置不正確，則操作人員無法預(yù)期最佳降低任何其它類別中的變化。首次使用儀器之前以及觀察到結(jié)果存在可疑變化時(shí)，應(yīng)確認(rèn)下列參數(shù)：
● 鋼鼓速度 – 應(yīng)由制造商設(shè)置在40轉(zhuǎn)/分±1轉(zhuǎn)/分。
● 樣品橫向位移 – 應(yīng)由制造商設(shè)置。樣品應(yīng)以鋼鼓每轉(zhuǎn)4.20毫米±0.04毫米的速度橫穿砂紙橫向移動(dòng)。
● 樣品路徑總長度 – 許多儀器可以選擇使用20米和40米的磨損路徑。使用的標(biāo)準(zhǔn)路徑長度是40米。
● 旋轉(zhuǎn)與非旋轉(zhuǎn)試驗(yàn)頭 – 除了橫穿砂紙橫向移動(dòng)以外，許多磨損試驗(yàn)設(shè)備能夠旋轉(zhuǎn)樣品。使用該選項(xiàng)能夠形成更惡劣的試驗(yàn)條件并最終增加體積損失。操作人員必須決定哪種試驗(yàn)方法能夠滿足其特別機(jī)構(gòu)的試驗(yàn)程序規(guī)格。操作非旋轉(zhuǎn)樣品頭選擇是一種標(biāo)準(zhǔn)做法，如果制造商未執(zhí)行操作，則應(yīng)設(shè)置儀器如此操作。（說明：在調(diào)查兩個(gè)不同實(shí)驗(yàn)室之間的試驗(yàn)結(jié)果變化時(shí)，作者發(fā)現(xiàn)在一個(gè)位置而不是另一個(gè)位置無意使用旋轉(zhuǎn)樣品頭選項(xiàng)，是造成結(jié)果偏差巨大的根本原因。）
● 接觸力 – 將精確重量的工作盤連接到樣品試驗(yàn)頭頂部形成橡膠樣品和砂紙之間的接觸力。DIN ISO 4649:2006指定了10牛±0.2牛的力量，將7.5牛的額外重量增加到一體式2.5牛試驗(yàn)頭上以達(dá)到這一力量。（說明：在一種情況下，作者發(fā)現(xiàn)一個(gè)實(shí)驗(yàn)室誤用12.5牛的重量，是造成實(shí)驗(yàn)室之間試驗(yàn)結(jié)果變化的根本原因。）
接觸力是試驗(yàn)?zāi)湍バ阅艿囊粋�(gè)重要變量。圖2顯示了使用不正確重量、因而樣品接觸壓力不正確時(shí)會(huì)出現(xiàn)的巨大結(jié)果變化。對(duì)于相同樣品，結(jié)果范圍從2.5牛接觸力的51立方毫米體積損失到12.5牛接觸力的449立方毫米體積損失。使用更高接觸力時(shí)，感知的耐磨性能變得更糟，或者，使用更低接觸力時(shí)，感知的耐磨性能會(huì)出現(xiàn)提高。兩種極端情況產(chǎn)生錯(cuò)誤提供的錯(cuò)誤數(shù)據(jù)，誤傳了正在試驗(yàn)的覆蓋膠的真正性能。
● 砂紙安裝 - 正確安裝和調(diào)整砂紙是形成整個(gè)儀器完整性的基礎(chǔ)。DIN ISO 4649指定使用470毫米×400毫米的60粒度砂紙。必須可靠、均勻安裝砂紙，端部之間保留2毫米±0.2毫米的間隙。邊緣不得突出，因?yàn)闀?huì)在運(yùn)行期間中斷樣品按鈕的正確移動(dòng)，造成結(jié)果不一致。
校準(zhǔn)
正確設(shè)置所有儀器參數(shù)之后，下一個(gè)潛在變化區(qū)域包括與校準(zhǔn)相關(guān)的因素，其中包括調(diào)整或“校準(zhǔn)”砂紙、合適儲(chǔ)存和使用標(biāo)準(zhǔn)參考覆蓋膠以及正確確定計(jì)算樣品體積損失的校準(zhǔn)指標(biāo)。
● 砂紙調(diào)整 – 即使正確安裝砂紙之后，使用之前仍然必須校準(zhǔn)或調(diào)整到正確的“磨損力”。由于砂紙來自制造商，研磨性太強(qiáng)，必須使用鋼質(zhì)樣品按鈕將研磨性降到控制水平以更改砂紙的研磨性。根據(jù)DIN ISO 4649定義的標(biāo)準(zhǔn)參考覆蓋膠的質(zhì)量損失確定研磨性，必須位于180-220 毫克質(zhì)量損失的指定范圍之內(nèi)。
圖3顯示了沒有修正砂紙的研磨力時(shí)各種研磨性水平對(duì)樣品覆蓋膠體積損失的影響。體積損失范圍從具有研磨力時(shí)的最低可接受范圍270立方毫米至使用研磨力時(shí)相同覆蓋膠的最高可接受范圍330立方毫米。
● 標(biāo)準(zhǔn)參考覆蓋膠的儲(chǔ)存條件 - 標(biāo)準(zhǔn)參考覆蓋膠容易出現(xiàn)與任何其它橡膠產(chǎn)品相同的退化，因此，正確儲(chǔ)存對(duì)于維持長期完整性和可靠性極為重要。參考覆蓋膠應(yīng)儲(chǔ)存在涼快、陰暗的地方，遠(yuǎn)離熱源、化學(xué)物品或者避免潛在紫外線或臭氧影響。使用儲(chǔ)存和保管不同的標(biāo)準(zhǔn)參考覆蓋膠時(shí)，由于某種形式退化導(dǎo)致的參考覆蓋膠特性變化，會(huì)導(dǎo)致實(shí)驗(yàn)室之間的結(jié)果變化。（說明：在調(diào)查試驗(yàn)結(jié)果變化時(shí)，作者發(fā)現(xiàn)一個(gè)實(shí)驗(yàn)室將其標(biāo)準(zhǔn)參考覆蓋膠儲(chǔ)存在烘箱旁邊的抽屜內(nèi)。更換了覆蓋膠，試驗(yàn)結(jié)果變化降低。）
● 校準(zhǔn)指標(biāo) – 用于調(diào)整砂紙和確立修正系數(shù)或校準(zhǔn)指標(biāo)的標(biāo)準(zhǔn)參考覆蓋膠是一種嚴(yán)格受控的覆蓋膠，在標(biāo)準(zhǔn)中稱為BAM-E001 ISO:4649，或者稱為標(biāo)準(zhǔn)參考覆蓋膠#1。這種材料的一個(gè)很小樣品都十分昂貴，因此一些實(shí)驗(yàn)室在其校準(zhǔn)習(xí)慣中會(huì)采取捷徑。
已經(jīng)發(fā)現(xiàn)操作人員一般每月試驗(yàn)三個(gè)按鈕并計(jì)算平均質(zhì)量損失而確認(rèn)砂紙的研磨性，然后將該數(shù)字用作計(jì)算代表砂紙研磨性的體積損失時(shí)使用的目前月的校準(zhǔn)數(shù)字或者修正系數(shù)。其它考慮不周的捷徑包括試驗(yàn)相同參考按鈕一次以上，或者在某些數(shù)量的樣品之后試驗(yàn)參考按鈕，但未必是依據(jù)建議的每個(gè)樣品。這些方法不僅沒有遵循DIN ISO 4649標(biāo)準(zhǔn)，而且沒有在試驗(yàn)特別樣品時(shí)精確代表砂紙的研磨性。即使參考覆蓋膠是一種嚴(yán)格受控的標(biāo)準(zhǔn)覆蓋膠，但是仍然存在變化。另外，砂紙的研磨性隨著時(shí)間變化，使用增加時(shí)逐漸磨損。
由于存在這些原因，確立每種試驗(yàn)樣品的一種獨(dú)特校準(zhǔn)指標(biāo)十分重要。試驗(yàn)樣品覆蓋膠之前和之后試驗(yàn)參考材料能夠完成這種任務(wù)，因此能為操作人員提供試驗(yàn)時(shí)砂紙的研磨力的最近狀態(tài)，并提高結(jié)果的精確度和一致性。
樣品制備
細(xì)心的樣品制備方法對(duì)于在磨損試驗(yàn)中達(dá)到持續(xù)一致的結(jié)果十分巨大。存在許多最佳制備做法，如果執(zhí)行正確，能夠降低導(dǎo)入試驗(yàn)階段的變化量。
● 樣品按鈕尺寸/表面面積 – DIN ISO 4649:2006規(guī)定，使用固定在1,000轉(zhuǎn)/分最小鉆床上的旋轉(zhuǎn)模具從最小厚度為6毫米的固化橡膠塊上切割樣品按鈕，意思就是樣品按鈕的直徑應(yīng)為16毫米±0.2毫米。該參數(shù)特別重要。樣品按鈕的直徑變化會(huì)引起最終試驗(yàn)結(jié)果產(chǎn)生變化，因?yàn)楸砻婷娣e數(shù)量不同，因此樣品之間的接觸力不同。
例如，按鈕A的直徑為16毫米，表面面積為201平方毫米，但是，按鈕B的直徑為14毫米，表面面積為153平方毫米。對(duì)于每個(gè)按鈕，在樣品頭上施加指定的10牛重量，將分別產(chǎn)生49,750帕和65,360帕的接觸力。
人們可以從上述示例得出結(jié)論，按鈕B與砂紙的接觸力更高，應(yīng)導(dǎo)致體積損失更高，這就存在關(guān)于樣品制備的重要暗示，因?yàn)闃悠钒粹o偶爾會(huì)呈錐形，一端的直徑與另一端相比微微不同。在實(shí)驗(yàn)室中試驗(yàn)了該理論，圖4顯示了為何樣品按鈕的更大直徑端應(yīng)總是接觸砂紙。與更小直徑側(cè)接觸砂紙?jiān)囼?yàn)相比，將更大直徑側(cè)靠在砂紙上面試驗(yàn)樣品按鈕時(shí)，觀察到出現(xiàn)23立方毫米的體積損失差異。這些結(jié)果支持了上面提供的示例以及DIN ISO 4649:2006標(biāo)準(zhǔn)。
● 固化后停留時(shí)間 - 在固化將要試驗(yàn)的橡膠樣品之后，應(yīng)允許其停留一定時(shí)間，因此可能完成任何殘余固化，板材可以與環(huán)境條件平衡。在作者的質(zhì)量控制實(shí)驗(yàn)室中已經(jīng)頻繁觀察到，在試驗(yàn)之前沒有停留一夜的樣品板，一般產(chǎn)生的結(jié)果在體積損失方面要高15-20個(gè)點(diǎn)。DIN ISO 4649:2006標(biāo)準(zhǔn)規(guī)定硫化和試驗(yàn)之間的停留時(shí)間是16小時(shí)。
● 固化參數(shù)（時(shí)間、壓力和溫度）- 固化參數(shù)依賴于覆蓋膠，但是，確立之后，應(yīng)將這些參數(shù)持續(xù)一致用于有興趣的覆蓋膠。通常發(fā)現(xiàn)試驗(yàn)結(jié)果異常的原因是固化時(shí)間不正確、模具壓力不充分或者壓機(jī)溫度控制故障。這三個(gè)參數(shù)中任何一個(gè)參數(shù)的規(guī)格變化都會(huì)提供誤導(dǎo)性數(shù)據(jù)，取決于特定偏差而定，會(huì)產(chǎn)生耐磨性能提高或降低的錯(cuò)誤認(rèn)識(shí)。需要開展正式研究，以量化這些參數(shù)對(duì)磨損結(jié)果微分變化的精確影響，但是，如果突然出現(xiàn)結(jié)果有疑問且已經(jīng)從根本原因中排除儀器完整性的問題，則建議操作人員確認(rèn)正在試驗(yàn)覆蓋膠的這些參數(shù)。
● 樣品按鈕溫度 – 正如模制樣品板以后要求保留停留時(shí)間以消除試驗(yàn)結(jié)果的潛在不一致性一樣，試驗(yàn)之前實(shí)際樣品按鈕的溫度也會(huì)對(duì)最終結(jié)果產(chǎn)生影響。從固化板上切下樣品按鈕時(shí)，由于摩擦起熱原因，切割刀模具溫度增加，這種熱能被傳導(dǎo)入橡膠樣品按鈕之中。
如果連續(xù)制備多個(gè)樣品按鈕，則這種熱量通常會(huì)極高，取決于首先或最后切割哪個(gè)按鈕而定，不同按鈕之間也微微不同。DIN ISO 4649:2006建議操作人員使用切割油或濕化劑幫助補(bǔ)救這一問題。或者，在切割之后也讓按鈕冷卻到室溫，以提高一致性。
圖5顯示了按鈕溫度對(duì)磨損結(jié)果的影響。從標(biāo)準(zhǔn)參考覆蓋膠上切割按鈕，將一些按鈕置于30°F的冷凍裝置內(nèi)，將其它按鈕置于150°F烘箱內(nèi)。一小時(shí)結(jié)束時(shí)，試驗(yàn)按鈕并確定最終平均質(zhì)量損失。試驗(yàn)發(fā)現(xiàn)溫暖和冷卻按鈕之間平均存在大約20毫克的質(zhì)量損失差異，更冷按鈕的質(zhì)量損失增加。（說明：在評(píng)審發(fā)現(xiàn)試驗(yàn)覆蓋膠的三個(gè)樣品按鈕之間存在30點(diǎn)范圍的實(shí)驗(yàn)室技術(shù)人員的試驗(yàn)結(jié)果之后，作者建議他們切割三個(gè)新按鈕并讓其在試驗(yàn)之前停留大約10至15分鐘，以讓其與室溫平衡。新結(jié)果的范圍是六，三個(gè)樣品按鈕中兩個(gè)按鈕的數(shù)值相同。）
● 樣品突出深度 – 試驗(yàn)頭中暴露樣品按鈕的突出部分在最終結(jié)果的一致性方面扮演著重要作用。DIN ISO 4649:2006規(guī)定的暴露深度為2.0毫米±0.2毫米。圖6顯示了允許這一深度變化時(shí)對(duì)最終結(jié)果的潛在影響。將樣品突出深度從2毫米更改到4毫米，則體積損失增加了50立方毫米。如果沒有制定將試驗(yàn)頭中的每個(gè)樣品按鈕設(shè)置到確切和持續(xù)一致深度的受控方法，則未意識(shí)到的操作人員容易在試驗(yàn)結(jié)果中造成變化。為了補(bǔ)救這一問題，新磨損試驗(yàn)設(shè)備一般配有一個(gè)深度定位器，上面帶有一個(gè)2毫米的精確凹入切口，用于在試驗(yàn)之前設(shè)置樣品深度。
● 鎖緊螺母轉(zhuǎn)數(shù) – 將鎖緊螺母持續(xù)一致地?cái)Q緊在樣品固定器上是一個(gè)變量，會(huì)對(duì)最終試驗(yàn)結(jié)果產(chǎn)生巨大變化，因?yàn)榇嬖诓此杀取?span id="fqj7z367r3b2" class=Apple-converted-space>
一般來說，在擠壓橡膠樣品并橫向施加力量時(shí)，它與施加力垂直方向或者軸向的位移相應(yīng)，參見圖7，因此造成接觸砂紙的按鈕區(qū)域在擰緊到樣品固定器時(shí)微微凸出。這種軸向分裂的程度依據(jù)在樣品固定器上實(shí)施的擰緊程度變化，同時(shí)也與覆蓋膠相關(guān)。
● 試驗(yàn)之間刷除碎屑 – 樣品運(yùn)行之間的清潔習(xí)慣不一致，不僅會(huì)影響結(jié)果的一致性，而且也會(huì)人為降低最終數(shù)值，產(chǎn)生相關(guān)覆蓋膠的耐磨性能優(yōu)于實(shí)際性能的感覺。如果操作人員試驗(yàn)一個(gè)樣品按鈕，但在運(yùn)行下一個(gè)樣品按鈕之前沒有從砂紙上刷除研磨的橡膠碎屑，則與第一個(gè)按鈕相比，第二個(gè)按鈕產(chǎn)生的體積損失會(huì)更小，因?yàn)樯傲Ｕ掣较鹉z碎屑、研磨性能變差，因此會(huì)增加數(shù)據(jù)分散程度以及造成平均結(jié)果不均衡。
為了顯示樣品之間刷除碎屑的重要性，在刷除和非刷除條件下在實(shí)驗(yàn)室中試驗(yàn)了一種耐磨性能卓越的覆蓋膠。選擇了一種耐體積損失性能卓越的覆蓋膠，以表明即使是產(chǎn)生最低數(shù)量橡膠碎屑的覆蓋膠，仍然存在與未刷除砂紙情況下相關(guān)的變化。結(jié)果參見圖9。觀察到刷除試驗(yàn)樣品與未刷除試驗(yàn)樣品之間存在8立方毫米的體積損失差異。這種情況看上去似乎不重要，但是，考慮到相關(guān)覆蓋膠的極低絕對(duì)體積損失，八點(diǎn)差異對(duì)應(yīng)本示例中未刷除砂紙?jiān)囼?yàn)樣品的體積損失降低40%。
結(jié)論
本文的主題對(duì)于一些人來說可能是初級(jí)材料，但是，討論的問題以及試驗(yàn)結(jié)果的變化源頭對(duì)于業(yè)界的許多操作人員卻是一種令人煩惱的問題。與橡膠產(chǎn)品的其它更復(fù)雜的物理特性試驗(yàn)相比，雖然磨損試驗(yàn)在復(fù)雜性方面十分簡單，但是，只要數(shù)據(jù)的最終用戶將產(chǎn)品性能和使用壽命視為“優(yōu)良”磨損試驗(yàn)數(shù)值的函數(shù)，則將繼續(xù)使用這種試驗(yàn)，因此，涉及此類試驗(yàn)的人員花費(fèi)時(shí)間了解上面的突出變化源頭以及這些因素對(duì)結(jié)果一致性的影響十分重要。如果全面了解這些原因和效應(yīng)的關(guān)系，操作人員將能夠在其試驗(yàn)中采取更佳的做法并最終提高一致性。提高一致性時(shí)，將形成更高質(zhì)量的數(shù)據(jù)，共享和比較更可靠，因而關(guān)于橡膠質(zhì)量或制造問題的故障排除和決策對(duì)于相關(guān)人員來說是一種更為輕松的任務(wù)。不帶尾部 – 采用非旋轉(zhuǎn)試驗(yàn)頭選項(xiàng)的情況下，在完成試驗(yàn)時(shí)，樣品按鈕通常具有微小的橡膠“尾部”或飛邊。DIN ISO 4649:2006 規(guī)定在獲取質(zhì)量損失數(shù)據(jù)之前清除這種飛邊。該規(guī)定產(chǎn)生了關(guān)于可變性的一些重要衍生結(jié)果。操作人員很難在每種試驗(yàn)中清除樣品按鈕的持續(xù)一致數(shù)量的飛邊。另外，不同操作人員可能采取各不相同的盡力程度清除飛邊，導(dǎo)致操作人員之間存在進(jìn)一步的可變性。這種變量的真正影響還未量化，但卻是在標(biāo)準(zhǔn)化磨損試驗(yàn)方法時(shí)需要考慮的一個(gè)要點(diǎn)。
結(jié)論
本文的主題對(duì)于一些人來說可能是初級(jí)材料，但是，討論的問題以及試驗(yàn)結(jié)果的變化源頭對(duì)于業(yè)界的許多操作人員卻是一種令人煩惱的問題。與橡膠產(chǎn)品的其它更復(fù)雜的物理特性試驗(yàn)相比，雖然磨損試驗(yàn)在復(fù)雜性方面十分簡單，但是，只要數(shù)據(jù)的最終用戶將產(chǎn)品性能和使用壽命視為“優(yōu)良”磨損試驗(yàn)數(shù)值的函數(shù)，則將繼續(xù)使用這種試驗(yàn)，因此，涉及此類試驗(yàn)的人員花費(fèi)時(shí)間了解上面的突出變化源頭以及這些因素對(duì)結(jié)果一致性的影響十分重要。如果全面了解這些原因和效應(yīng)的關(guān)系，操作人員將能夠在其試驗(yàn)中采取更佳的做法并最終提高一致性。提高一致性時(shí)，將形成更高質(zhì)量的數(shù)據(jù)，共享和比較更可靠，因而關(guān)于橡膠質(zhì)量或制造問題的故障排除和決策對(duì)于相關(guān)人員來說是一種更為輕松的任務(wù)。
