儀表表盤圖像無線識別裝置
發布日期：2015年11月4日 瀏覽次數：
工業現場中，有大量的傳統儀表不具有數據通信能力，僅有就地顯示功能，通過圖像識別技術可以得到這類儀表的讀數進行本地顯示，然后讀數信息通過流程行業無線通信網絡傳輸?shù)娇刂葡到y(tǒng)。無線讀表器作為一種儀表表盤圖像無線識別裝置，可以將這類傳統儀表的參數以無線方式集成到監控自動化系統中，確保員工安全和提高工作效率，進一步提高生產過程自動化水平。
概述

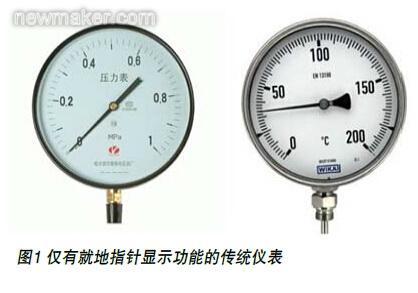

工業現場中，有大量傳統儀表僅有就地顯示功能，需操作人員去儀表安裝現場就地讀數，與控制室無任何聯系，根本談不上與控制系統通信的問題。像就地顯示的壓力表、溫度計、真空表等等（見圖1）。
中國科學院沈陽自動化研究所也對儀表表盤圖像無線識別裝置進行了研究，提出了一種符合由中國提出并制定的WIA-PA無線通信國際標準的工業儀表識讀裝置的設計方案。
儀表表盤圖像無線識別裝置的工作原理

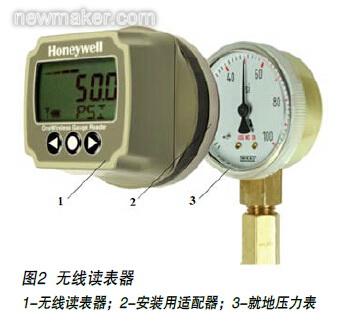

圖2所示為美國霍尼韋爾公司的無線讀表器在就地壓力表上安裝示意圖，當就地壓力、溫度、真空顯示儀表為圓形、表盤直徑為38mm~152.5mm之間時，它可以通過安裝用適配器直接夾在現有的就地顯示儀表的表盤上，安裝用適配器2需根據就地壓力表3的尺寸選用，而無線讀表器1通過安裝用適配器固定在就地壓力表上。
通過圖像識別得到儀表讀數。將就地顯示儀表的儀表讀數轉換成可以進行無線通信的數據，同時數據以大屏幕的方式在無線讀表器面板上LCD大液晶屏本地顯示，儀表讀數還可通過無線模塊以無線傳輸?shù)姆绞絺魉偷娇刂剖摇?span id="fqj7z367r3b2" class=Apple-converted-space>
原有的就地顯示儀表為人工監測，監測頻率很低。無線讀表器可提供自動的、更頻繁的監測但由于它是一個電池供電的裝置，為了保證電池一定的壽命，刷新率不能過快，所以作為刷新率指標，無線讀表器提供1min~18h的刷新率。當刷新率確定為15min時，電池壽命為2年。
為了使讀數正確，需要在組態時送入以下參數：讀數表工程單位、讀數表最小和最大值、讀數表最小角度和最大角度、最小/最大角度間的行程角、讀數表傾角。
無線網絡系統

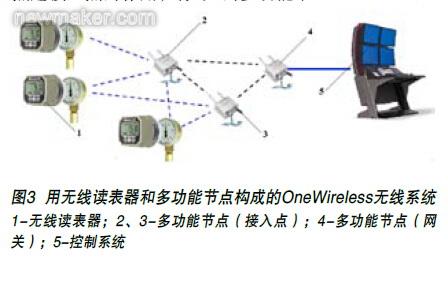

OneWireless無線系統包含了多個網絡，如底層ISA100.11a無線通信網絡和IEEE802.11b/g Wi-Fi無線通信網絡，無線讀表器與一般的無線壓力、溫度、分析變送器不一樣，無線讀表器采用的是IEEE802.11b/g Wi-Fi無線通信網絡，而無線壓力、溫度、分析變送器采用的是ISA100.11a無線通信網絡。IEEE802.11b/g Wi-Fi無線通信網絡是骨干網絡，所以能接收到無線讀表器的Wi-Fi信號只有OneWireless無線系統的多功能節點、Cisco Aironet 1552S Outdoor AP節點設備和專用的無線讀表器應用網關（WirelessGauge Reader Application Gateway）。

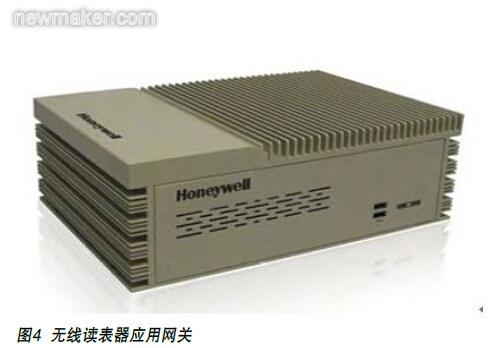

多達1000臺無線讀表器可以與單一的應用網關進行通信，由無線讀表器應用網關（見圖4）采集無線讀表器的信息，然后以O(shè)PC協議與控制系統相連。

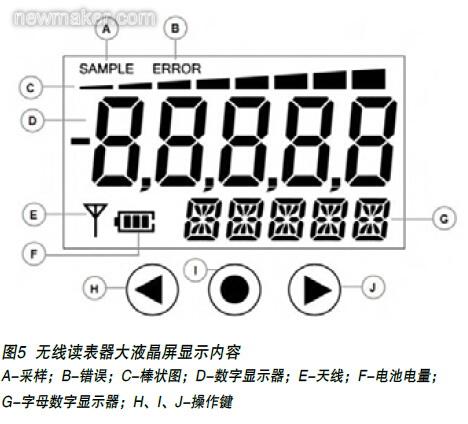

無線讀表器面板上LCD大液晶屏顯示內容見圖5。
無線讀表器工作有以下幾種模式：
正常采樣模式：當無線讀表器不工作在任何特殊的操作模式時，它是在正常采樣模式工作，在這種模式下的無線讀表器將周期性喚醒，對顯示表采樣，讀數，并更新在液晶顯示器上顯示最新的讀數值。采樣時間（刷新率）可使用配置工具設置。
快速采樣模式：在這個模式下無線讀表器除了采樣時間僅為5s外其余與正常采樣模式相同。這種模式將持續5min，然后自動返回正常樣本模式。這種模式是用來監視一個短期的活動，可能會導致更快的規范動作，或用于診斷。
中速采樣模式：在這個模式無線讀表器除了采樣時間是30s外與正常采樣模式相同。這種模式將保持8h，然后自動返回正常樣本模式。這種模式是用來監視一個中期的活動，可能會導致較快的規范動作，或用于診斷。
數據顯示模式：可顯示以下內容：RSSI（無線讀表器通過從接入點接收到的無線信號強度指示）、MAC地址（查看無線讀表器的網絡設備地址）、IP地址（無線讀表器分配的互聯網協議地址）、正常刷新率（查看和編輯正常采樣模式的刷新率）、溫度（顯示無線讀表器傳感器內部當前的溫度）、無線讀表器固件版本號、無線讀表器的系列編號、無線讀表器硬件版本。
無線讀表器的應用

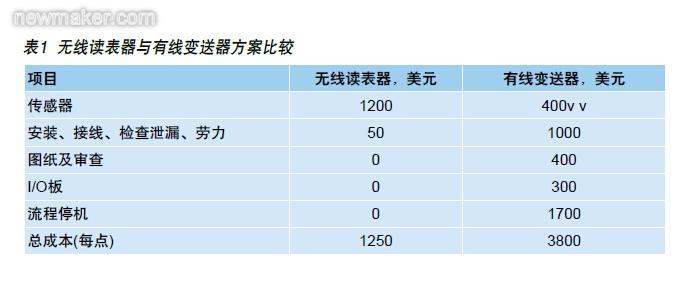

無線讀表器是針對工業生產現場不具有數據通信能力的現場顯示儀表提出的解決方案，它采用圖像傳感器獲取儀表表盤指針圖像，通過圖像識別得到儀表讀數并進行本地顯示和無線傳輸?shù)墓I(yè)儀表識讀裝置。它可以將需人工到現場讀數的工作轉換為無線網絡數據自動采集，從而使操作員可分析關鍵設備健康狀態及過程信息，以幫助其做出正確決定來改善工廠運營，還使操作員節省去現場讀取儀表數據的時間，將精力關注更加重要的任務，如準確分析運營狀態及趨勢，節省能源消耗等。
美國某核電站在存在核輻射危險的就地現場有數以百計的顯示儀表，巡檢人員每天要到現場巡查4次，增加無線讀表器后，可對現場不作任何改動就將就地顯示儀表的讀數連續傳送到控制室供操作人員監控。美國Tri-State Generation andTransmission公司使用了無線讀表器后介紹：無線網絡能夠在3h內建立并投入應用。剛使用了兩周，我們就檢測到一個潛在的重大問題并及時采取了改正措施，這個問題在我們之前的日常手動巡檢中從未發現過。
小結
在流程工業，有數以百計的就地顯示儀表監控與生產過程和設備健康狀態相關的各種參數，這些信息中有很多對于保證工廠的正常運行、生產效率是非常重要的。以往這一類信息并未通過實時方式進行系統監控，因而無法檢測到某些異常情況，從而導致不安全的因數及計劃外停車。儀表表盤圖像無線識別裝置可以將這一類參數以無線方式集成到監控自動化系統，確保員工安全和提高工作效率，進一步提高生產過程自動化水平。
